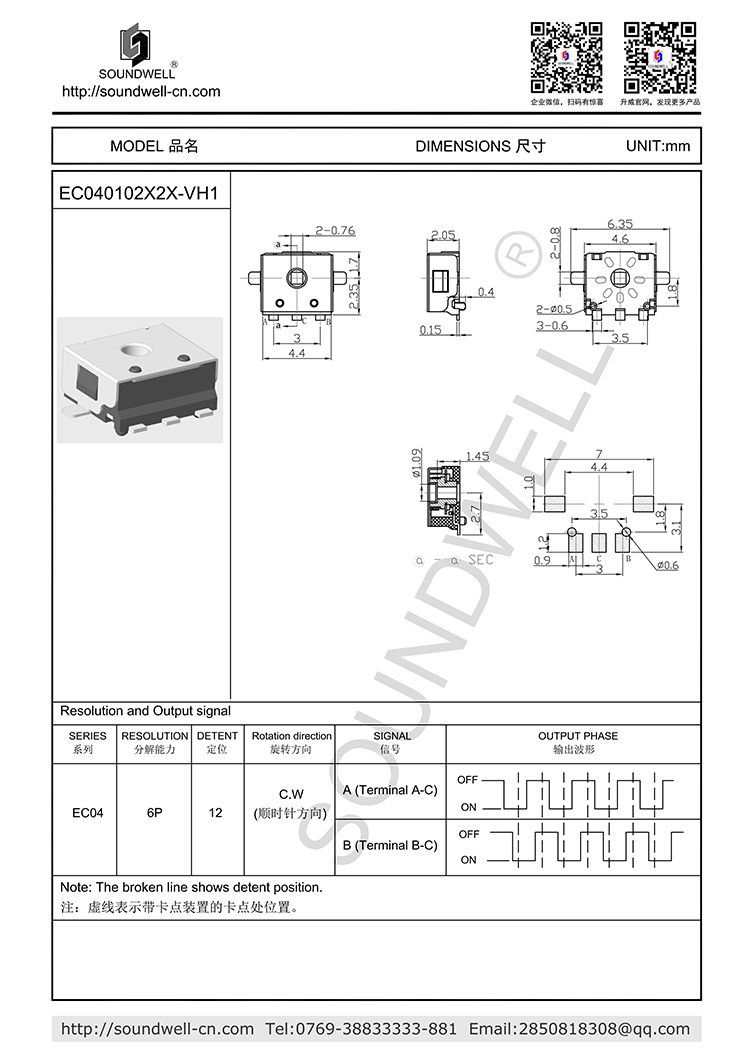

| 系列： | EC040102X2X-VH1 |
| 名稱： | 增量型編碼器 |
| 主要規格: | 額定電壓： DC 5V； 定 位 數： 12個； 脈 沖 數： 6個/360°； 旋轉力矩：100gf.cm以下； 工作溫度： -40℃ ~ +85℃； 旋轉壽命：100,000次； |
| 產品特點： | 體積小，壽命高，可滿足回流焊工藝，有良好的操作手感。 |
| 應用領域： | 該產品適用智能手表、耳機及其它家用電器、相關電子設備上。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、Detent Torque 定位點力矩 ：100gf.cm以下
2、Number and position of detent 定位點數及位置：12點定位(間隔角度 30°±3°）
3、Shaft play in rotational wobble 軸的回轉方向擺動：3° MAX
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Rated voltage 額定電壓： DC 5V
2、Insulation Resistance 絕緣電阻：10M? 60s±5s at DC 50V
3、Dielectric Voltage 耐電壓：AC 50V 60s±5s
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回轉壽命：100,000 cycles Min
Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
